Die HydroControl-Familie von Knorr-Bremse umfasst kompakte, leichte und robuste elektrohydraulische Versorgungs- und Steuereinheiten für Schienenfahrzeuge im urbanen Nahverkehr — von der hochkompakten Basisvariante bis zur neuen, modular erweiterbaren HydroControl Smart Plattform.
Innerhalb der HydroControl-Produktfamilie stehen mehrere aufeinander abgestimmte Varianten zur Verfügung: HydroControl Smart als neue, vereinheitlichte Plattform, HydroControl Compact und Classic mit Druckspeicher, HydroControl Basic ohne Druckspeicher sowie HydroControl Aux für manuelle und elektrische Notlösekreise. Im Folgenden finden Sie eine detaillierte Übersicht aller Varianten mit Eigenschaften, Anwendungsbereichen und technischen Daten.
Hydraulische Versorgungs- und Steuereinheiten der HydroControl-Produktfamilie sind extrem kompakt, leicht und robust. Sie eignen sich zur Versorgung und Steuerung von Bremsfunktionen wie Feststell-, Halte- und Notbremsfunktionen sowie für Notlöseanwendungen. Alle HydroControl-Einheiten sind für eine Vielzahl von Fahrzeugtypen geeignet. Damit sind unsere HydroControl-Einheiten besonders gut für die anspruchsvollen Betriebsbedingungen moderner öffentlicher Nahverkehrssysteme geeignet.
Kundennutzen
- Modulare Bauweise
- Bewährte Komponenten und Konstruktionsprinzipien
- Bürstenloser EC-Motor
- Minimaler Einbauraum erforderlich
- Einbaukonfiguration hochgradig variabel
Anwendungen
- Stadtbahnen
- Metros
- Monorails
- People Mover
HydroControl Smart
HydroControl Smart ist ein äußerst kompaktes, leichtes und robustes elektrohydraulisches Aggregatkonzept in Entwicklung, das Varianten mit und ohne Druckspeicher in einem einheitlichen Design vereint. Ausgelegt für die anspruchsvollen Betriebsbedingungen moderner Nahverkehrssysteme, eignet es sich für ein breites Spektrum an Fahrzeugtypen. Seine hohe Leistungsdichte, der modular erweiterbare Systemaufbau und die standardisierten Schnittstellen machen es zur idealen Wahl für hydraulische Bremssysteme im Schienenverkehr.
mit und ohne Druckspeicher
- Typ: u3HU — für kleine und mittlere Volumenanforderungen
- Für druck- oder federbetätigte Bremssättel
Mit Bremsdruckregelung - Druckbereich von 0 bis 100 bar
- Bürstenloser EC-Motor

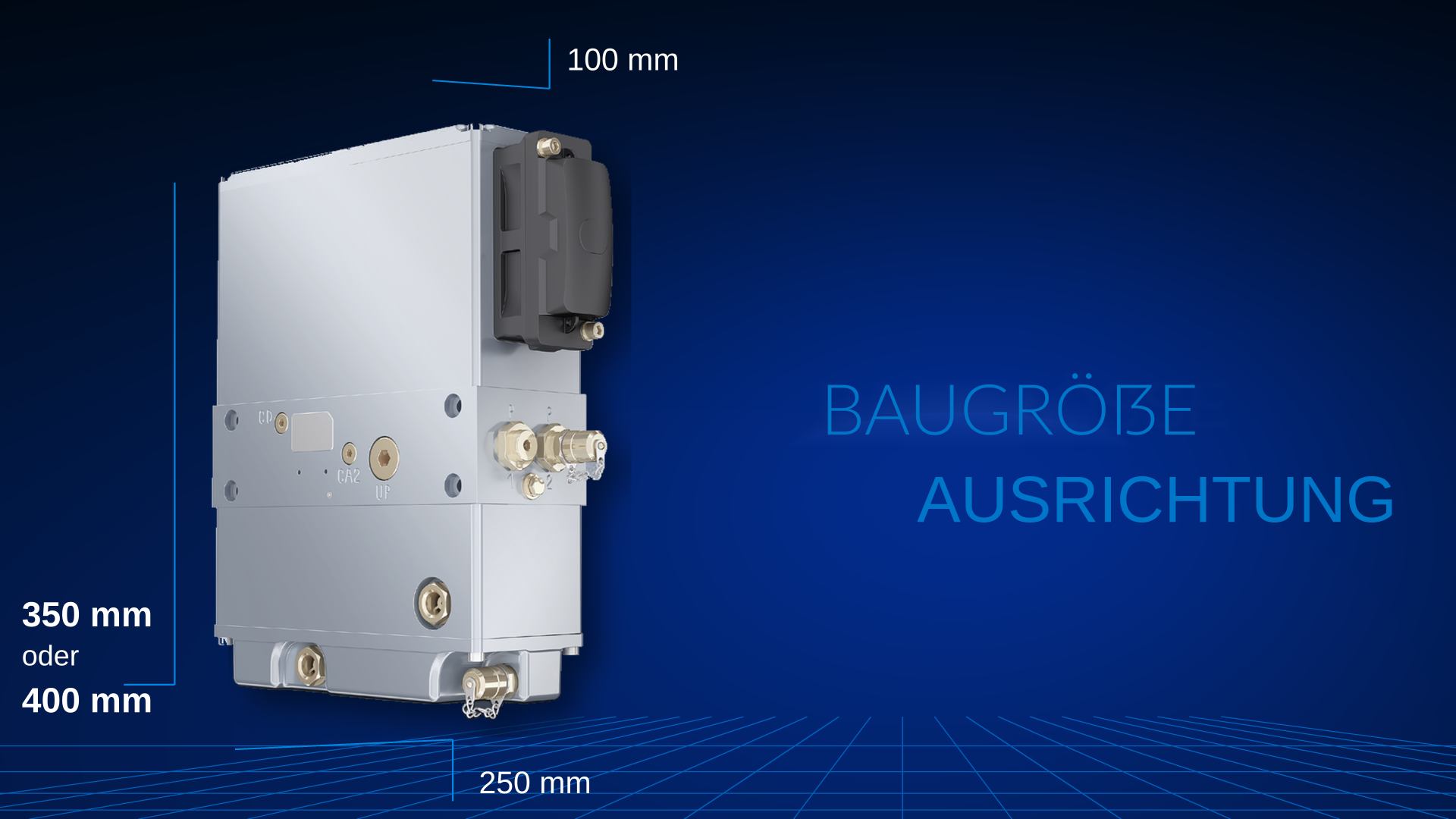

- Kleinste Abmessung: 100 mm Höhe
- Optionale Sicherheitsbremse, Feststellbremse und zusätzliche Funktionen wie integrierte Lösefunktion oder Hilfslösefunktion
- Ideal für Stopp-/Haltebremsen und Bremsen mit Gleitschutz
- Einbaumöglichkeiten: horizontal oder vertikal
Kundennutzen
- Kompakte elektrohydraulische Versorgungs- und Steuereinheit
- Verschiedene Funktionalitäten in einer Grundkonstruktion verfügbar
- Vereinfachte und standardisierte Schnittstelle
- Reduzierter CO₂-Fußabdruck
- Nachhaltiger Oberflächenschutz
- Geringerer Ölbedarf
Anwendungen
- Stadtbahnen
- Metros
- Monorail-Bahnen
- People Mover
Architektur / Schnittstellen
- Modular erweiterbare Systemmerkmale
- Vereinfachte und standardisierte Konstruktion
- Einheitliche elektrische, mechanische und hydraulische Schnittstellen für verschiedene Bremsanwendungen
- Gleitschutzfähig mit Druckspeicher
Leistung
- Deutliche Größenreduzierung gegenüber bestehender EHU-Konstruktion
- Deutliche Gewichtsreduzierung
- Hohe Leistungsdichte
- Reduzierung des Ölvolumens um bis zu 15 %
HydroControl Compact
HydroControl Compact (Typ: HGD, HGDS): für kleine und mittlere Volumenanforderungen
- Für druck- oder federbetätigte Bremszangen
- Mit Bremsdruckregelung
- Druckbereich von 0 bis 100 bar
- Bürstenloser EC-Motor
- Kleinste Abmessung: 100 mm Höhe
- Optional mit Sicherheitsbremse
- Ideal für Halte-/Feststellbremsen und Bremsen mit Gleitschutz
- Einbauoptionen: horizontal oder vertikal
HydroControl Classic (Typ: HGE, HGES):
für höhere Volumenanforderungen
- Für druck- oder federbetätigte Bremszangen
- Mit Bremsdruckregelung
- Druckbereich von 0 bis 100 bar
- Bürstenloser EC-Motor
- Kleinste Abmessung: 145 mm Höhe
- Optional mit Sicherheitsbremse und Zusatzfunktionen wie integrierter Löse oder Hilfslöseeinrichtung
- Ideal für Halte-/Feststellbremsen und Bremsen mit Gleitschutz
- Einbauoptionen: horizontal oder vertikal
HydroControl hochkompakt und ohne Druckspeicher
HydroControl Basic (Typ: HGK)
- Für druck- oder federbetätigte Bremszangen
- Für abgestuftes Bremsen
- Druckbereich von 0 bis 100 bar
- Bürstenloser EC-Motor
Kleinste Abmessung: 100 mm Höhe - Optional mit Sicherheitsbremse
- Ideal für Halte-/Feststellbremsen und Parkbremsfunktionen
- Einbauoptionen: horizontal oder vertikal
HydroControl Aux
für Hilfslösekreis
HydroControl Aux (Typ: HLE, HLEM)
Manuelle Hilfslöseeinheit
- Manuelle Aktivierung des Lösedrucks
- Manometer zur Druckanzeige
- Abnehmbarer Betätigungshebel
- Zentraler oder dezentraler Einbau im Wagenkasten
HydroControl Aux (Typ: EDHL)
Elektrische Hilfslöseinheit
- Elektrische Aktivierung des Lösedrucks
- Drucküberwachung
- Dezentraler Einbau am Drehgestell oder Wagenkasten möglich
- Kleine, kompakte Bauform
- Verschiedene Einbauoptionen
